QX-21全自动罐装包装机

1. 简要说明
该系列罐装机能完成喂罐、托罐、充填计量、称重选别等工作，可与其它设备配套组成整套罐装流水线，适用于充填眼影粉、闪粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、鸡粉、咖啡粉、药粉、添加剂、香精香料等。

2. 主要特征
全不锈钢结构；水平开启式料箱，清洗方便。
伺服马达及伺服驱动控制螺杆，性能稳定。
PLC、触摸屏及称重模块控制。
配有位置合理的高度调节手轮，方便调整机头高度。
气动托罐装置，保证充填时物料不洒出容器外。
各种产品调整参数配方可储存，备后使用，多储存10个配方。
替换螺旋附件，能够适应超细粉到小颗粒等多种物料。

3. 主要参数

容器尺寸	φ20-100mm，H 15-300mm
罐装重量	1 – 1000g
罐装精度	≤ 100g，≤±2%；100 – 500g，≤±1%
罐装速度	20 - 50 bottles/min
电源	3P AC208-415V 50/60Hz
压缩空气	6 kg/cm²0.05m³/min
整机功率	1.2Kw
整机重量	200kg
整机体积	1200×700×1900mm
料箱容积	25L

4. 配置清单

序号	名称	型号规格	产地品牌
1	不锈钢	SUS304	中国
2	PLC		台湾台达
3	触摸屏		台湾台达
4	充填伺服马达	750W	台湾台达
5	充填伺服驱动器	750W	台湾台达
8	搅拌减速电机	200W	台湾晟邦
9	电磁阀		台湾亚德客
10	气缸	TN26X20	台湾亚德克
11	过滤调压器	AFR-2000	台湾亚德克
12	小功率电机	120W 1300rpm Model: 90YS120GY38	台湾JSCC
13	减速机	Ratio:1：36 Model: 90GK（F）36RC	台湾JSCC
14	电源开关	HZ5BGS	温州长信
15	断路器		施耐德
16	急停开关		施耐德
17	滤波器	ZYH-EB-10A	北京中宇豪
18	交流接触器	CJX2 1210	温州正泰
19	热继电器	NR2-25	温州正泰
20	直流继电器	MY2NJ 24DC	日本欧姆龙
21	开关电源		常州诚联
22	光电传感器	BR100-DDT	韩国奥托尼克斯
23	料位传感器	CR30-15DN	韩国奥托尼克斯

5. 工作原理
罐子进入输送带，罐子随链板向前移动，当罐子被探罐光电感应到后，止罐汽缸动作，将罐子限位，然后托罐汽缸动作将罐子托起，伺服电机动作，带动螺旋将物料填充到罐子中，在下料的过程中，气震产生振动使物料容易沉积，充填计量完毕，伺服电机停止，汽缸复位，完成一次计量包装。

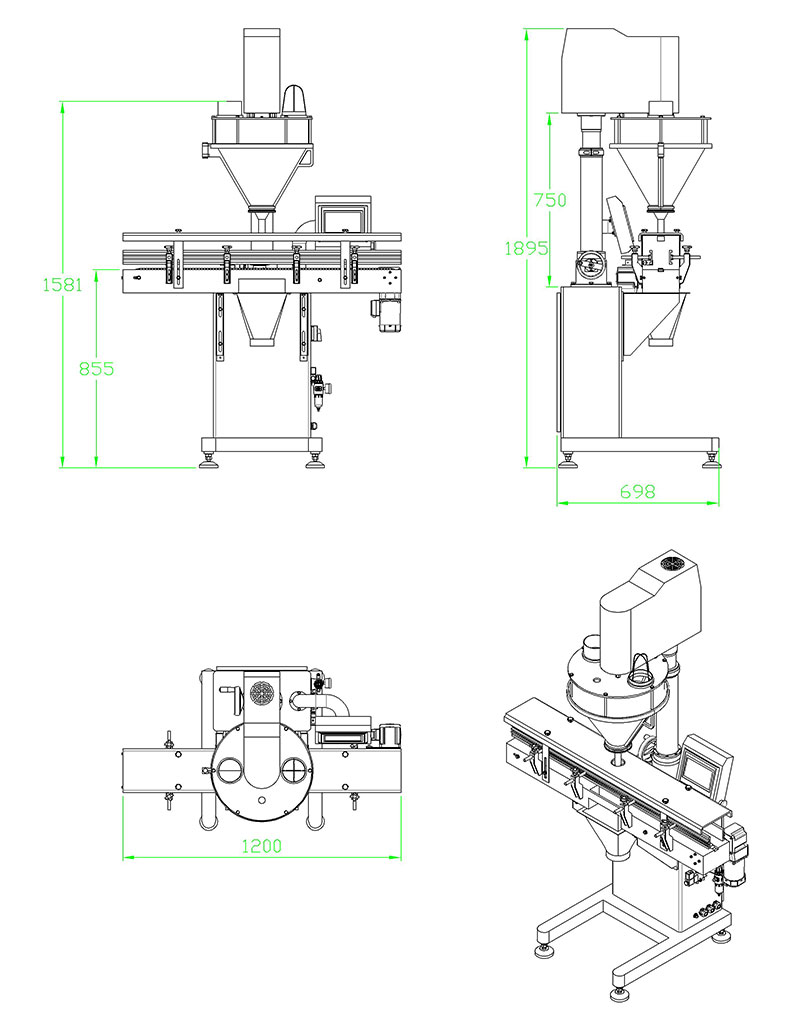

6. 整机尺寸
