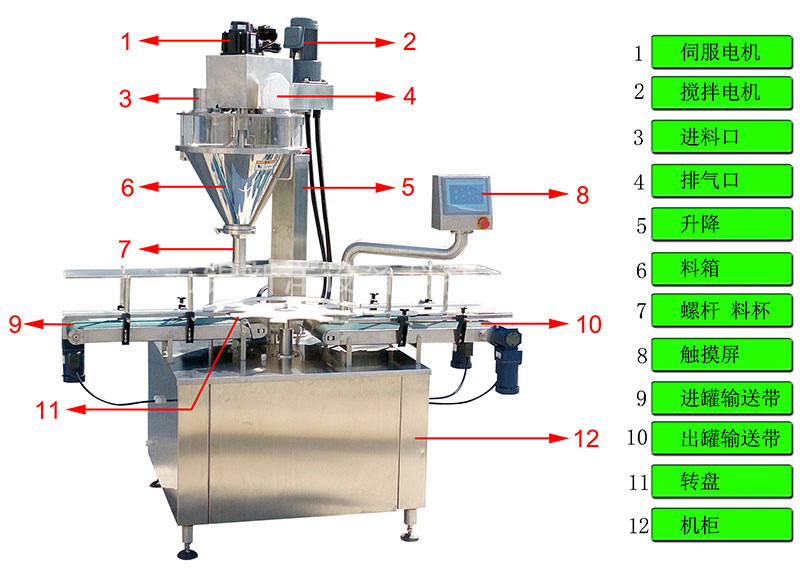

XY-QZ-23型自动罐装包装机


1. 简要说明
       该系列罐装机能完成喂罐、托罐、充填计量、称重选别等工作,可与其它设备配套组成整套罐装流水线,适用于充填眼影粉、闪粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、鸡粉、咖啡粉、药粉、添加剂、香精香料等。
2. 主要特征
       全不锈钢结构;水平开启式料箱,清洗方便。
       伺服马达及伺服驱动控制螺杆; 伺服控制转盘工作,性能稳定。
       PLC、触摸屏及称重模块控制。
       配有位置合理的高度调节手轮,方便调整机头高度。
       气动托罐装置,保证充填时物料不洒出容器外。
       重量选别装置,保证流水线上每个产品都合格,省去后道工序中的分选机。
       各种产品调整参数配方可储存,备后使用,多储存10个配方。
       替换螺旋附件,能够适应超细粉到小颗粒等多种物料。

3. 主要参数
容器尺寸 φ30-130mmφ30-155mm (加大型),H50-260mm
罐装重量 10 – 5000g
罐装精度 ≤ 500g,≤±1%;>500g,≤±0.5%
罐装速度 20 - 40 bottles/min
电源 3P  AC208-415V  50/60Hz
压缩空气 6 kg/cm2   0.05m3/min
整机功率 2.5Kw
整机重量 350kg
整机体积 1800×1100×2100mm
料箱容积 50L

4. 配置清单
序号 名称 型号规格 产地品牌
1 不锈钢 SUS304 中国
2 PLC   德国西门子
3 触摸屏/HMI   德国西门子
4 充填伺服马达 1KW 松下伺服电机
5 充填伺服驱动器 1KW 松下伺服驱动
6 转盘伺服马达 750W 松下伺服电机
7 转盘伺服驱动器 750W 松下伺服驱动
8 搅拌减速电机 400W 台湾宇鑫
9 电磁阀   台湾亚德克
10 气缸 SDA40X15 台湾亚德克
11 过滤调压器 AFR-2000 台湾亚德克
12 小功率电机 120W  1300rpm Model: 90YS120GY38 台湾JSCC
13 减速机 Ratio:1:36,Model:90GK(F)36RC 台湾JSCC
14 电源开关 HZ5BGS 温州长信
15 断路器   施耐德
16 急停开关   施耐德
17 滤波器 ZYH-EB-10A 北京中宇豪
18 交流接触器 CJX2   1210 温州正泰
19 热继电器 NR2-25 温州正泰
20 直流继电器 MY2NJ  24DC 日本欧姆龙
21 开关电源   常州诚联
22 AD称重模块 高速模块
23 称重传感器 5KG 梅特勒托利多
24 光电传感器 BR100-DDT 韩国奥托尼克斯
25 料位传感器 CR30-15DN 韩国奥托尼克斯

5. 随机附件清单
序号 名称 型号 单位 数量 备注
1 呆扳手    2 工具
2 活动扳手   2 工具
3 内六角扳手   1 工具
4 十字螺丝刀   2 工具
5 一字螺丝刀   2 工具
6 插座   1 附件
7 加压盘   1 附件
8 砝码 1000G 1 附件
9 螺旋   1 附件
10 使用说明书   1 文件

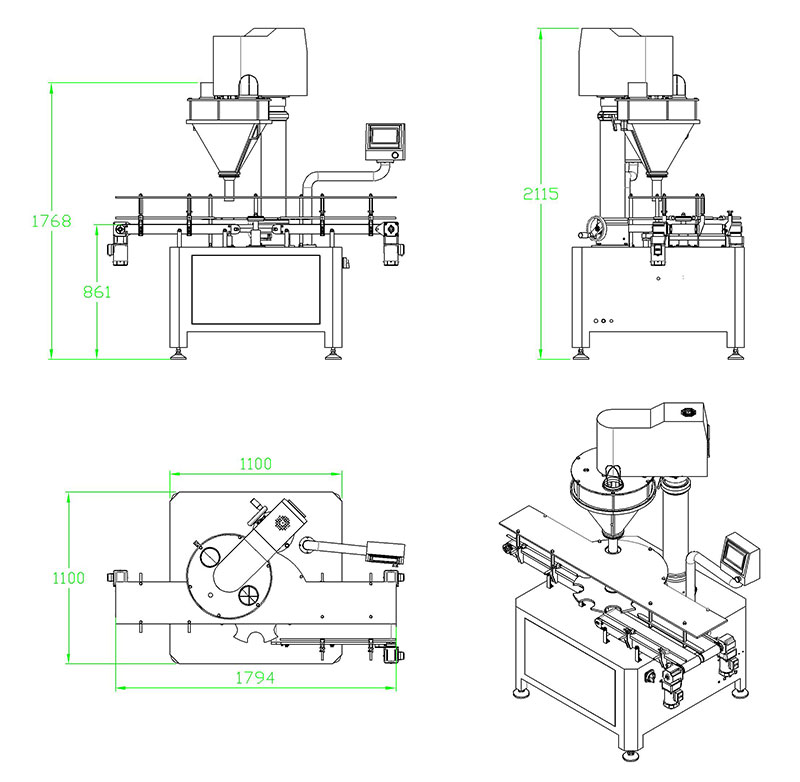

6. 外观尺寸图
