JXLD型机架（74标）


本贡架可直接与我厂的XLD型减速机10种机型联接

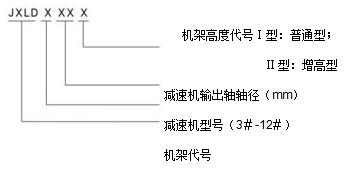

型号标定方法示例

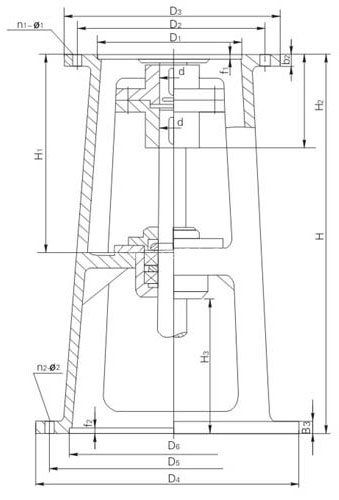

JXLD型机架主要参数及尺寸
JXLD型机架主要参及尺寸
机架代号		 减速机出轴轴径d 搅拌轴轴端尺寸 外形及联接尺寸
d1 M d2 d3（K6） h1 h2 h3 h4 h5 h6 b b1 t t1 H1 H2 D3 D2 D1 n1-φ1 D4
JXLD3 35 40 M45×1.5 42.8 45 60 215 10 3 16 50 10 6 30 41 291 136 230 200 170 6-12 410
JXLD4 45 50 M55×2 52 55 75 235 14 4 22 69 14 8 39.5 51 335 175 260 230 200 6-12 450
JXLD5 55 60 M65×2 62 65 75 301 14 4 22 70 16 8 49 61 404 178 340 310 270 6-13 500
JXLD6 65 70 M75×2 72 75 90 277 16 4 25 85 18 10 58 70 402 215 400 360 316 8-16 530
JXLD7 80 85 M90×2 87 90 105 316 20 4 30 100 22 12 71 84 441 230 430 390 345 8-18 565
JXLD8 90 95 M100×2 97 100 125 320 20 4 30 120 25 12 81 94 471 276 490 450 400 12-18 565
JXLD9 100 105 M110×2 107 110 125 308 20 4 31 120 28 14 90 104 496 313 580 520 455 12-22 580
JXLD10 110 115 M120×2 117 120 155 267 24 4 35 150 28 14 100 114 475 363 650 590 520 12-22 650
JXLD11 130 135 M140×2 137 140 155 301 28 4 39 150 32 14 119 132 521 375 880 800 680 12-38 880
JXLD12 180 190 M200×3 196 200 284 377 36 4 48 280 45 16 165 190 757 664 1160 1020 900 8-39 1160
注：图示所注“h2”仅与本样本XLD系列减速机相配，如选用其他型号或其他厂家减速机，“H2”需另计算，Ⅰ型为普通型；Ⅱ型为增高型、除H、H2尺寸加大外，其余尺寸与Ⅰ型相同。
