TB型HG5-251-69标机架

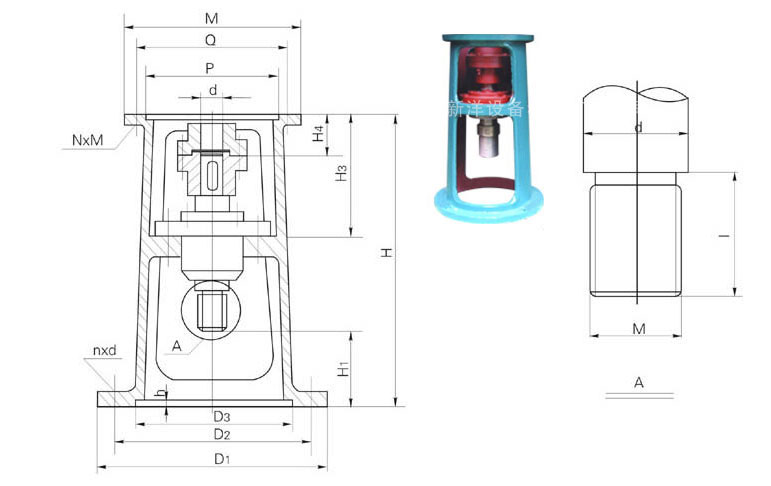

HG65-251-69标单支点机架主要参数及尺寸
机架
型号		 反应罐
（立升）		 减速机
BLD		 反应罐连接处 H H1 H3 H4 搅拌轴连接处 减速机连接处
      D1 D2 D3 n×d h         M I d P N×M D Q M
TB1 50
100		 B1 260 220 190 3×14 7 514 110 185 75 33×2 50 40 170 6×10 35 200 230
TB2 200 B1 305 280 220 3×14 7 514 140 185 80 42×3 60 50 170 6×10 35 200 230
TB3 300 B2 335 300 250 3×18 7 530 190 210 94 42×3 70 50 200 6×10 45 230 260
TB3 500 B2 335 300 250 3×18 7 530 190 210 94 48×3 70 60 200 6×10 45 230 260
TB4 1000 B3 442 400 345 4×26 7 675 200 250 100 60×4 80 70 270 6×12 55 310 340
TB4 1500 B3 442 400 345 4×26 7 675 200 250 100 65×4 85 76 270 6×12 55 310 340
TB4 2000 B3 442 400 345 4×26 7 675 200 250 100 78×4 90 89 270 6×12 55 310 340
TB5 3000 B4 460 400 345 4×26 7 720 200 250 120 78×4 90 89 320 8×14 70 360 400
TB5 5000 B4 548 500 435 4×30 7 736 200 250 120 78×4 100 95 320 8×14 70 360 400
